本機特性
- 機械本體及Z軸為一體成型鑄鐵及30度斜背式床身提供高剛性高穩定度的加工優勢。

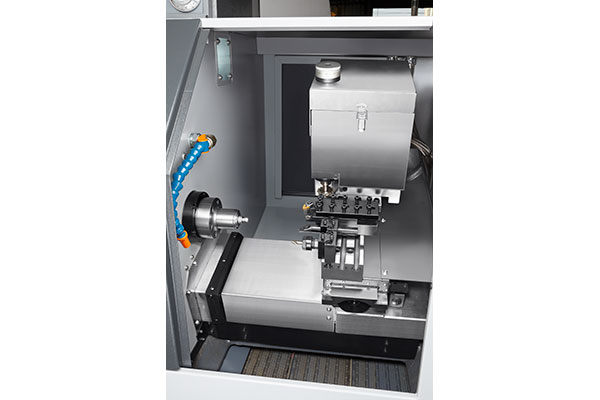

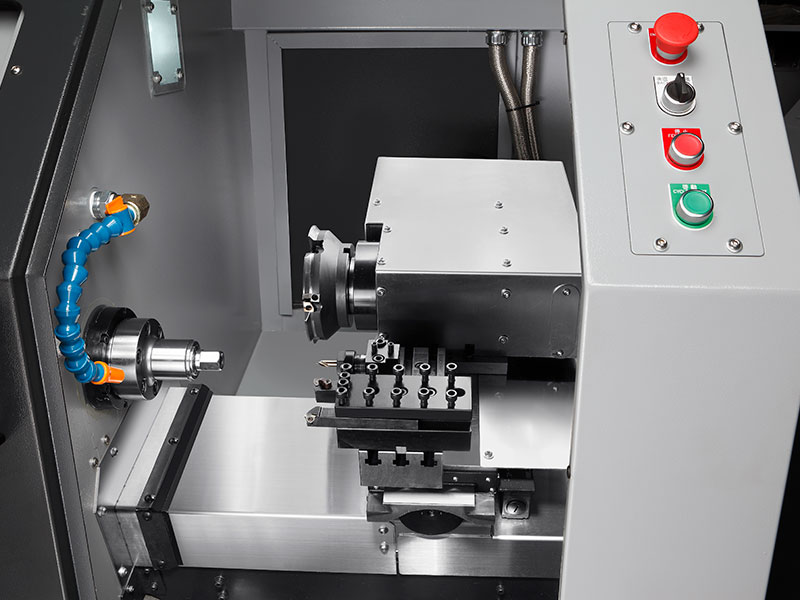

Y軸動力刀座組
- 更大的刀具空間並可搭配八角伺服刀塔或伺服馬達動力刀具裝置進行更複雜的加工。
- 最多可搭配四之動力铣刀ER20。
無人化生產實現
- 並且可追加長短行接料器級棒材送料機或自動送料裝置實現無人化生產。
規格
| 機械規格 | 單位 | JW-25 | JW-32 |
|---|---|---|---|
| 最大加工外徑 | mm | 100 | 100 |
| 最大加工長度 | mm | 180 | 180 |
| 滑座上旋徑 | mm | 300 | 125 |
| X軸(縱向)行程 | mm | 180 | 180 |
| Z軸(橫向)行程 | mm | 200 | 200 |
| 棒材容納直徑 | mm | 25 | 32 |
| 主軸鼻端 | mm | Ø 85 | A2-4 |
| 主軸夾頭 | inch | 4" | 5" |
| 主軸馬達 | 2.2kw / 3.7kw | 3.7kw / 5.5kw | |
| 主軸轉速 | rpm | 50-5000 | 50-5000 |
| X/Z軸快速移動 | m/min | 18 / 24 | 18 / 24 |
| 最小輸入單位 | mm | 0.001 | 0.001 |
| 使用刀具 | mm | 16 x 16 | 16 x 16 |
| 最大搪孔刀具 | mm | Ø 20 | Ø 20 |
| 冷卻幫浦馬達 | 1/4HP | 1/4HP | |
| 機械尺寸 (L x W x H) | mm | 1800 x 1200 x 1500 | 1800 x 1200 x 1500 |
| 機械淨重 | kg | 1175 | 1205 |
因本公司不斷研發改良，上述規格及設計若有變更，恕不另行通知。
選配配備
標準配備
- 彩色顯示器
- 三色警示燈
- 油壓單元
- 腳踏開關
- 4"三爪或YB-25夾頭
- 防濺式全護罩
- 冷卻水系統
- 中央潤滑系統
- 送料機介面
- 工具箱
- 操作手冊
- 電器手冊
- 外徑刀架 左 , 右 各2個
- 內徑刀架 4個
- 刀套8, 10, 12, 16各兩個
選配配備
- 送料機
- 伺服八角刀塔
- 油霧回收機
- 成品輸送裝置
- 長型送料裝置 長度200mm以內
- 短型送料裝置 長度40mm以內
- 伺服Y軸動力裝置行程105mm
- CS主軸附煞車
- 軸向徑向铣鑽裝置ER20
- 變壓器
- 穩壓器
- 履帶式鐵屑車
- 鐵屑車
