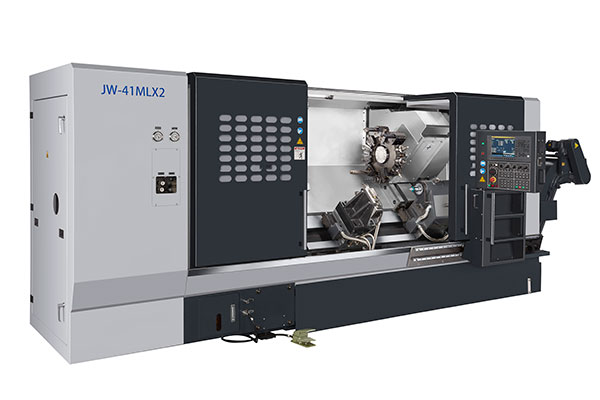

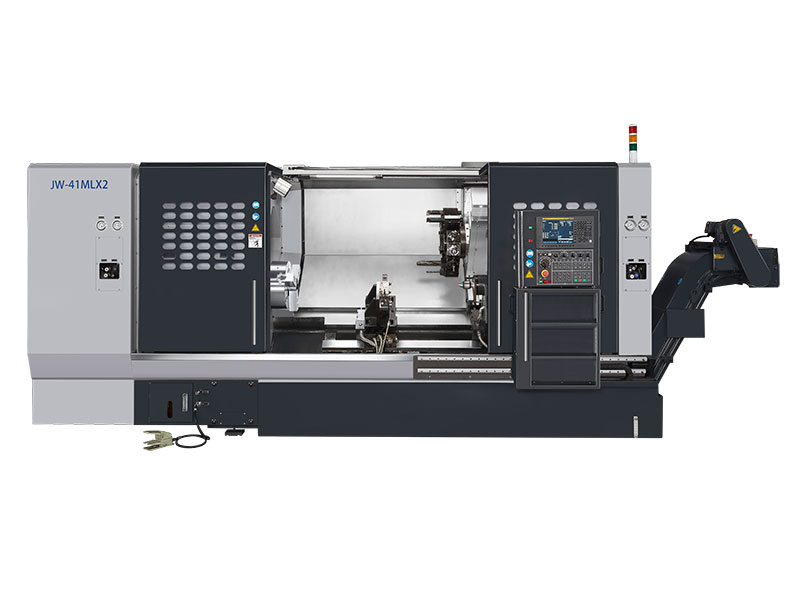

特性
- 高剛性機體結構，高速加工極穩定
- 45度斜背式車床高剛性硬軌結構標準行程750mm，可500mm追加Z軸行程。

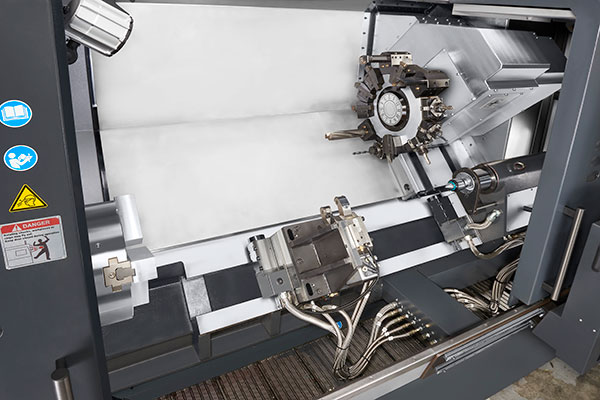

- 本機可安裝油壓球心中心架，可程式Z軸移動。
Z軸滑板
- Z軸軌道及雙可調整斜削，加倍提升Z軸剛性及穩定度增加機械耐用度，減少人為或其他的損耗，延長機械壽命。
尾座
- 選擇配件迴轉心軸可程式尾座心軸M2-4， 尾座頂出行程110mm，心軸直徑110mm， 尾座本體採雙油壓缸固定。
控制器及操作面板
- 人性化操作面板可旋轉90度， 下方大置物架可擺放量具、車刀等，白鐵操作面板抗油汙壽命長並可安裝多品牌控制器。
- 機械控制操作箱可獨立左右移動，方便操作者使用。
- 採用精密雙線軌左右運行並高度符合人體工學。
主軸本體
- 主軸本體皆經過立式磨床研磨孔內，提高主軸同心度及裝配公差，適合高精度極重切削。
多功能水箱
- 多功能水箱可加裝 2個切削水泵浦(刀塔中心出水及主軸上方出水)及油水分離機。
- 鐵屑機與水箱分離設計可由前方一人作業拉出，方便清潔、維護、安裝，且不占空間。
規格
| 項目 | 機械規格 | JW-31M | JW-41M |
|---|---|---|---|
| 加工能力 | 最大加工直徑 (mm) | 400 (配合刀塔) | |
| 最大加工長度 (mm) | 750/1250/1750 | 650/1150/1650 | |
| 滑座上旋徑 (mm) | 770 | ||
| 行程 | X軸行程 | 275+20 -- 鏜刀座中心 | |
| X馬達 | 3.0kw | ||
| Y軸行程 | ±50* | ||
| Y馬達 | 1.8kw* | ||
| Z軸行程 (mm) | 750/1250/1750 | 650/1150/1650 | |
| Z馬達 | 4.0kw | ||
| 移動速率 | 18/9*/24 | ||
| X/Y*/Z/B* 軌道型式 | Box way | ||
| 主軸 | 主軸轉速 | 10-3500rpm | 10-2500rpm |
| 主軸通孔直徑 | 75mm | 91mm | |
| 主軸鼻端 | A2-8mm | A2-11mm | |
| 主軸夾頭 | 10"/12" | 15"/18" | |
| 主軸馬達 | 15/18.5 KW | 22/26 KW | |
| 最小輸入單位 | 0.001mm | ||
| 使用刀具尺寸 | □ 25 | □ 32 | |
| 內徑刀具 | Ø32 | Ø40 | |
| 最大攻牙能力 | M20 | M24 | |
| 軸數控制 | X/Z/*Y | ||
| 油壓尾座 | 頂心錐度 | 迴轉頂針A2-4 / 固定頂針A2-5 | |
| 行程 | 690/1150/1690 | ||
| 刀塔 | 外部刀具工具數 | 6 | |
| 內部刀具工具數 | 3 | ||
| 刀座數量 | 8, 10, 12 | ||
| 換刀時間 | 0.3 seconds | ||
| BMT /VDI 尺寸 | BMT55 / BMT65* | ||
| 動力軸出力 | 2.2/3.7/5.5 | ||
| 工具筒夾尺寸 | BMT55-ER25 / BMT65-ER32* | ||
| 動力軸最高轉速 | 5000 | ||
| 伺服驅動馬達 | 1.2KW | ||
| 空壓壓力 | 7 Bar | ||
| 潤滑系統 | 250W | ||
| 油壓系統 | 3hp/35kgs | ||
| 冷卻幫浦馬達 | 0.5-1 hp | ||
| 機械尺寸 | L X W X H (mm) | 4716+939*1493*2091 | |
| 淨重 | 7800kgs | 8200kgs | |
因本公司不斷研發改良，上述規格及設計若有變更，恕不另行通知。
選配配備
標準配備
- 10.4吋彩色顯示器
- 10吋/12吋三爪含一組軟爪(JW-31)
- 15吋/18吋三爪含一組軟爪(JW-41)
- 中央潤滑系統
- 冷卻系統
- 油壓單元系統
- 三色警示燈
- 工具箱
- 電器手冊
- 操作手冊
- 腳踏開關
- 鐵屑輸送機&車
- 伺服刀塔12刀位
- 全鈑金護罩
- 熱交換器
- 計數完成自動斷電
- 控制器兩保固
- 機器一年保固
- 外徑刀座6組 內徑25*25
- 內徑刀座3組 內徑40
- 刀套 8.10.12.16.20.25.32 各兩個
- 可程式油壓尾座M2-5
選配配備
- 送料機介面
- 高壓冷卻
- CE安全認證
- 油水回收機
- 電氣箱冷氣機
- RENISHAW自動刀具量測器
- 出口木箱包裝
- Y軸裝置+-50
- 副主軸裝置8英吋三爪
- 徑向動力刀座ER32
- 軸向動力刀座ER32
- 變壓器40kva
- 旋轉尾座心軸M2-4
- 主軸兩段變速箱
